制丸设备

3-6-9-12克三辊蜜丸机 芝麻丸机 山楂丸机
  • 产品名称:3-6-9-12克三辊蜜丸机 芝麻丸机 山楂丸机
  • 产品分类:制丸设备
  • 咨询热线: 4008551633
  • 在线订购
产品说明:

长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好长沙天和制药机械设备有限公司,长沙天和制药机械设备,天和制药机械设备,中药压片机,中药粉碎机,中药切片机,中药制丸机哪家好

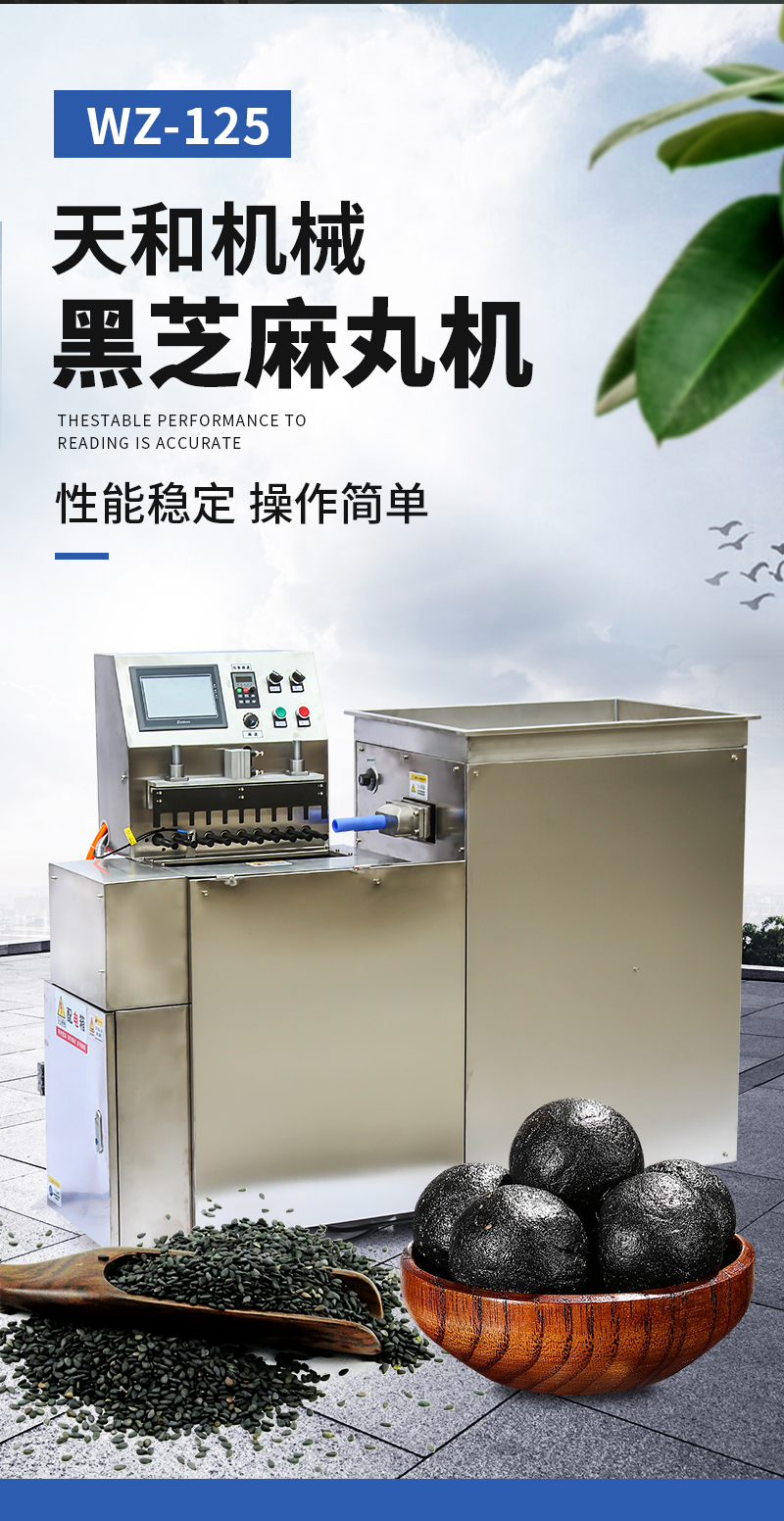

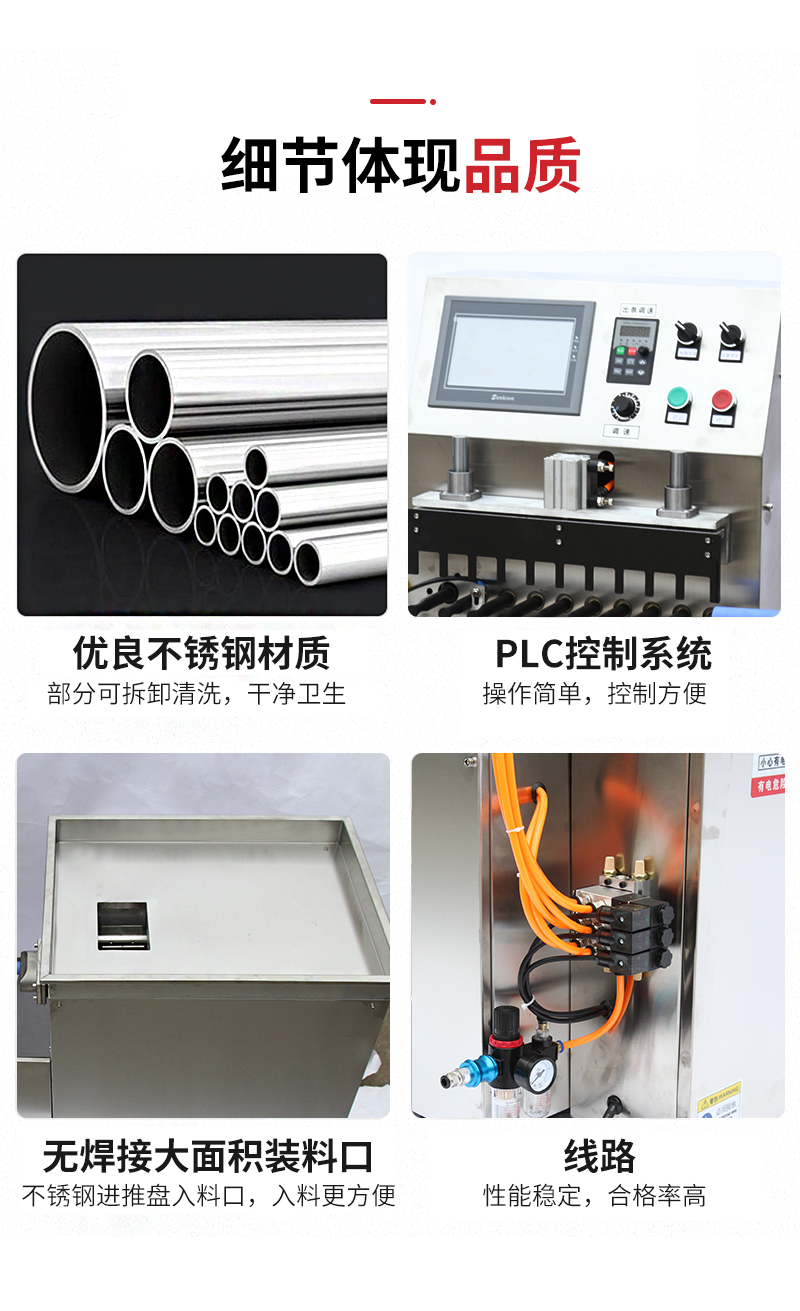

本系列全自动制丸机是中成药蜜丸生产的旋转备。本机集光电一机械于一体,实现了蜜丸生产自动化、科学化。本机是:制丸克重差异满足规范:成品与药头自动分流不筛选:接触药物的部位和整体封闭的材料为不锈钢:整体造型美观、易清洁、易维修、、操作方便。

3-6-9-12克三辊蜜丸机 芝麻丸机 蜜丸机

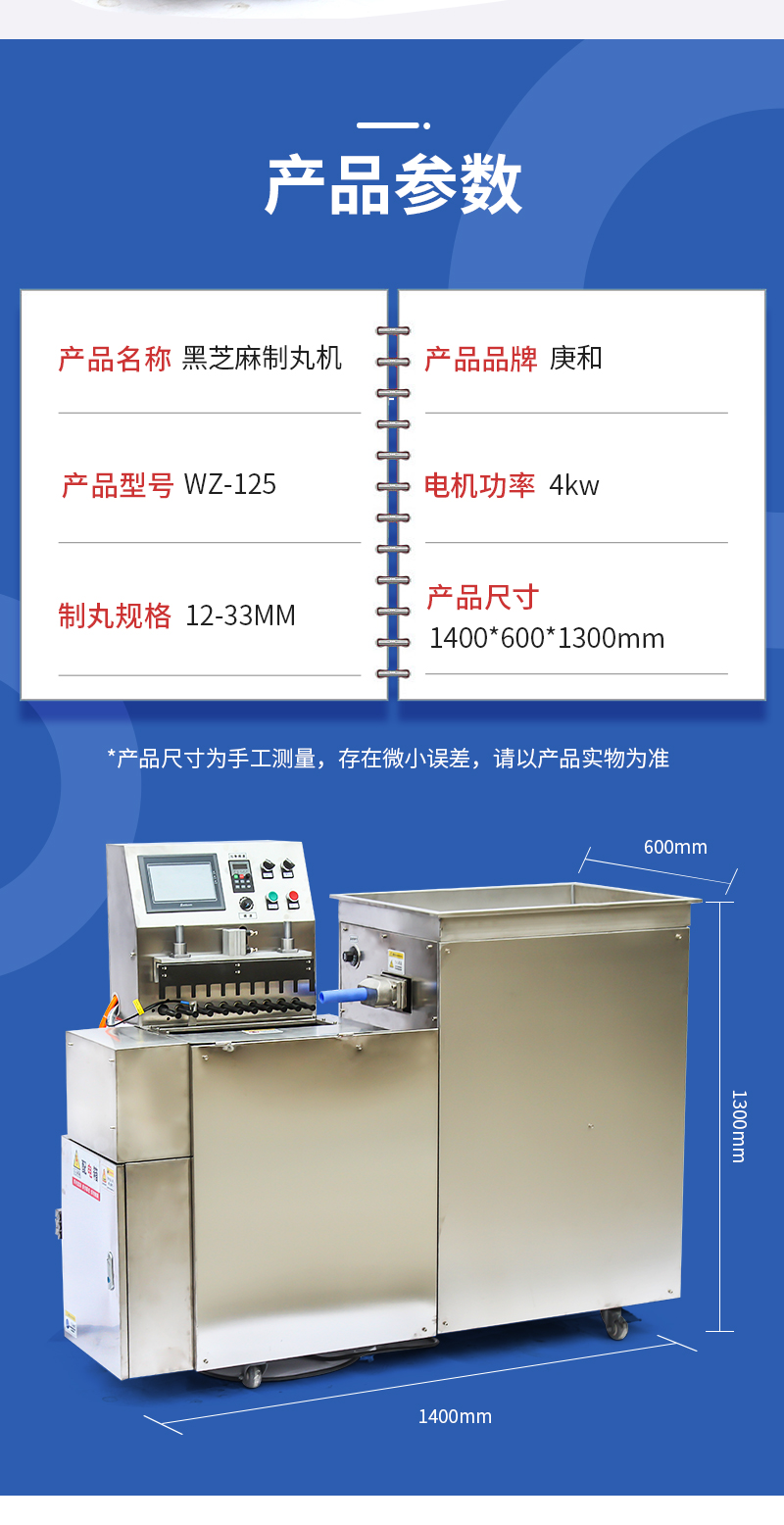

技术参数:


型号

功率(KW)

丸重(g)

理论产量

外形尺寸

重量(kg

丸数/

公斤/

WZ-125

4

3g

14000-15000

42-45

1400*600*1300

350

6g

10000-11000

60-66

9g

9000-10000

80-90





产品结构概述:

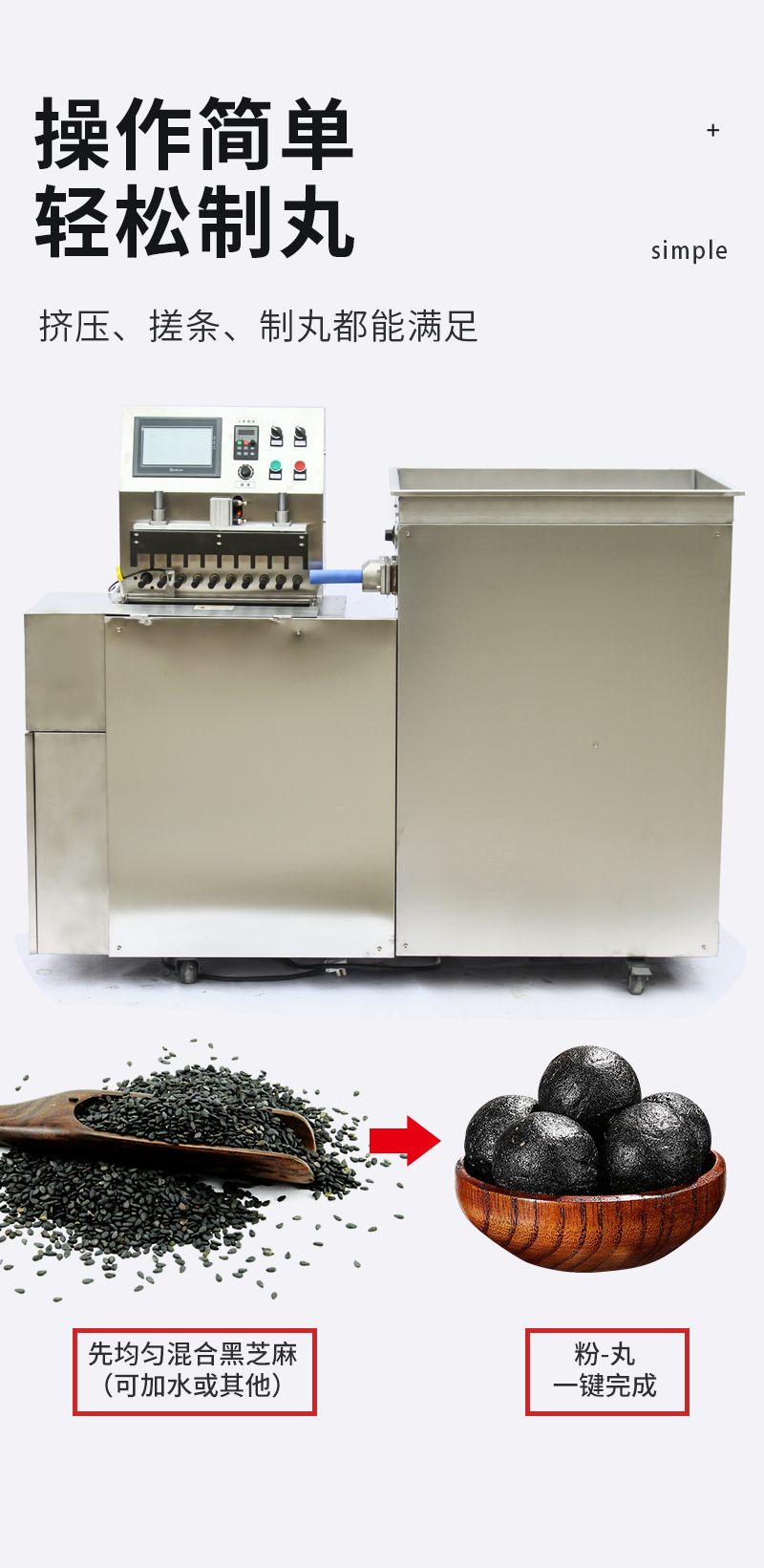

本系列自动蜜丸机由挤条、传条、搓丸和光电执行器及分部传动等几个主要部分组成。


从合坨机取来的中成药蜜坨,由本机的螺旋推进器挤出药条。供搓丸部分用。


本机的卧式螺旋推进器为不锈钢所制,推进器由箱体、不等矩螺旋、一对搅拌叶片和齿轮箱及出条嘴等组成。调速电动机,经传动链驱动螺旋和搅拌叶转动,从料口投入的药坨经搅拌后,传到螺旋并沿螺旋面向前推进,从出条嘴里连续挤出药条。挤制369克药条的流速相同,改变流量和压力,所以本机采用调速电机平滑地改变推进器螺旋的转速,实现。


挤出的药条由传条部向搓丸部输送。


传条采用悬滚式输送机,根据药条的特性和工作方式而设计的一种输送设备,它由一组滚穿过长方形轴承座的孔等距且水平的悬在空间,轴承座两端固定在机架上,经传动链驱动这组滚转动,顺着药条前进的方向滚动。悬滚托着药条行进,悬滚的线速度与药条的流速相匹配,悬滚套的四氟管表面光滑,使药条在输送过程中不变形不粘药,为搓出的蜜丸克重差异小而奠定了基础。药条进入光电管受光区,电气机械手的不锈钢刀贴前出条嘴切断其尾端,顺势将断条从悬滚上推下来。后续药条已在悬滚上行进。悬滚连续输送药条,以供搓丸部连续工作。


切条的机械手是光电执行器,它由PLC集成电路、电气控制气缸、光电管、电磁铁等组成。当悬滚输送的药条进入光信号区时,药条光射到光电管PN结上,光信号转化的电信号导通PLC,驱动机械手的不锈钢刀,沿直行上下轨迹的直线部分向前运动,运动中切断药条,顺势将断条传给搓丸部分之后沿上弦曲线部分返回,结合子碰到铁芯的触头,离合器从主轮分开,机械手回到停歇位置,致此机械手完成切条送条任务。等待后续药条光信号的指令,机械手如此间歇工作。

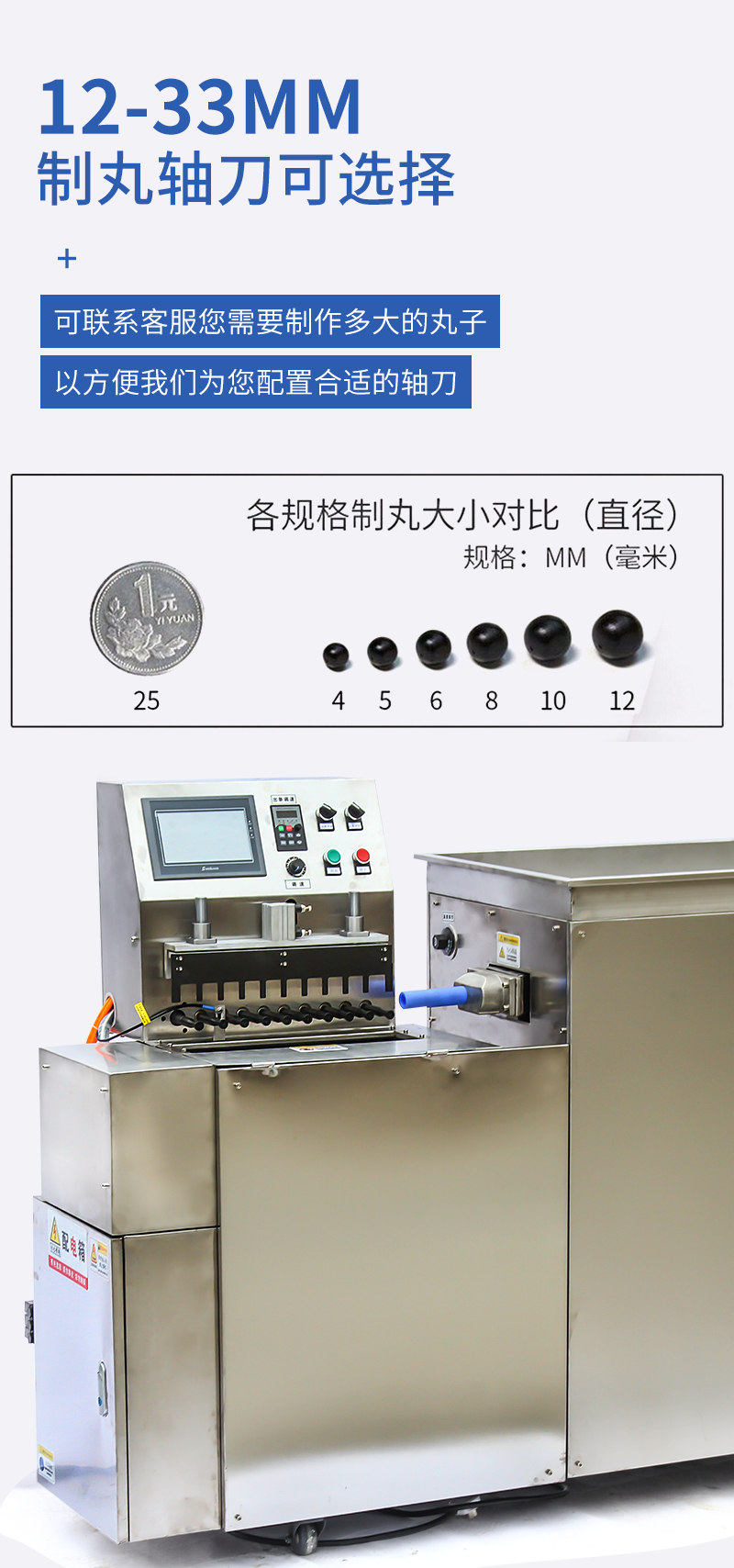

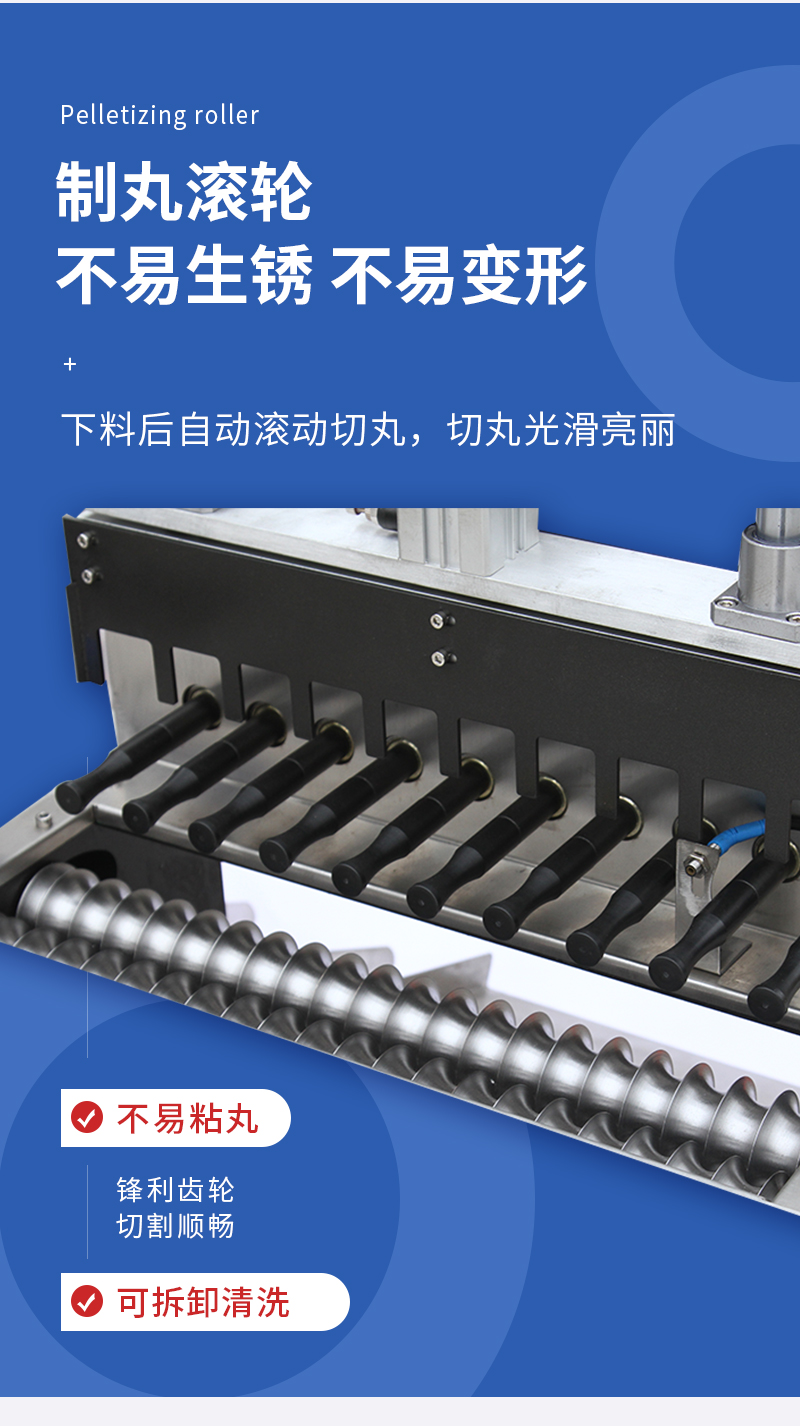

机械手将断条传给搓丸部分。搓丸部分的动辊和托辊托住药条,动辊推着药条向定辊滚动,动辊与定辊间距逐渐缩小过程中,药条被逐渐地等分切断,每段药条在三辊构成的球腔内与辊相对旋转,渐渐被搓成圆光亮的药丸,通过PLC时间控制切搓时间,到时自动打开,药丸吐出,药头流入药头盒。搓丸部完成搓丸任务。等待后续药条延时光信号的指令,再继续搓丸。当更换369克辊和出条嘴,自动制丸。

3-6-9-12克三辊蜜丸机 芝麻丸机 山楂丸机3-6-9-12克三辊蜜丸机 芝麻丸机 山楂丸机
